工作原理：

數碼電子陰道鏡是主要是通過彩色攝像儀采集患者的病變圖像信息，把所采集的圖像信號輸入計算機，進行數字化處理，將病灶組織的大小、形狀、位置及邊界情況，直接顯示在計算機的屏幕上，給醫生提供直觀的醫學圖像，進行診斷，經計算機處理后，可輸出圖文并茂的報告單。

采用先進的高速、高性能的計算機數字圖像管理系統，集圖像采集、管理、顯示、存貯、打印于一體，存儲病人資料多達上萬人，有利于病人資料的建立和查詢。

主要技術參數和特點：

1、 48萬像素(200萬數字高清)攝像頭；

2、 CCD水平分辨率:480TVL；最小照明度：0.21Lx

聚焦距離：30mm～500mm；放大倍率：1×～128×

視野范圍：20mm～320mm； 景深范圍：15mm～40mm；15mm～480mm

18倍光學變焦，12倍數字變焦；

3、 LED光源

光斑直徑：距光源30cm處的光斑直徑不小于10cm。

照度：不低于300Lux。

溫升：每分鐘不超過 5℃。

4、 儀器分辨率

分辨率不小于400TVL。

5、 移動支架：可以上下調節，上端接頭部分可以通過人工手控調節旋轉360°，左右偏轉90°,前后俯仰 45°，調節機關在手控狀態下處于可調節狀態，松手后即處于鎖定狀態。

6、 功能要求

a) 可實時進行圖像采集、圖像凍結；

b) 可連續采集不少于1～40幅圖像，并具有顯示、凍結、錄像、回放、存貯、刪除圖像功能，可進行多幅動態瀏覽；

c) 對采集的圖像進行長度、周長、面積測量計算、復制，標注、放大、縮小等技術處理功能；

d) 具有同屏四幅圖像對比，單幅圖像全屏顯示功能；

e) 具有病例添加、刪除、修改、檢索、調用功能，并可對存儲的病歷資料及診斷結果進行查詢、統計；

f) 8種打印報告模式，可自由編輯各種報告模式，生成用戶模板。

儀器標準配置：

計算機主機： CPU賽揚430 雙核1.8×2,內存2G，硬盤500G，機箱金和田套裝，BT878醫學專用采集卡。

18.5英寸寬屏液晶顯示器；惠普彩色噴墨打印機；腳踏開關（采集圖像）。

數碼電子陰道鏡鏡頭；支架。

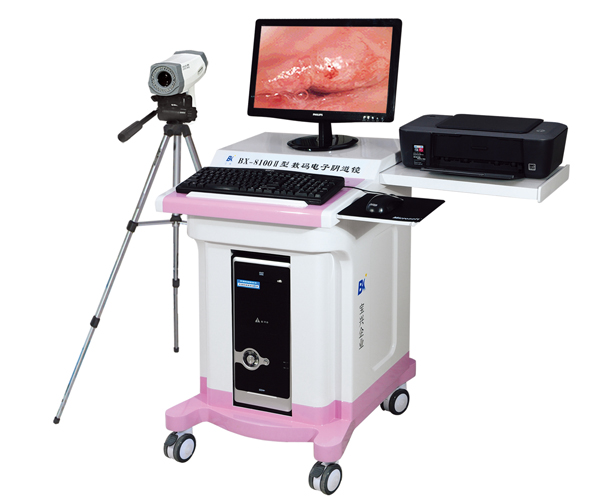

BX-8100II型數碼電子陰道鏡

工作原理：

數碼電子陰道鏡是主要是通過彩色攝像儀采集患者的病變圖像信息，把所采集的圖像信號輸入計算機，進行數字化處理，將病灶組織的大小、形狀、位置及邊界情況，直接顯示在計算機的屏幕上，給醫生提供直觀的醫學圖像，進行診斷，經計算機處理后，可輸出圖文并茂的報告單。

采用先進的高速、高性能的計算機數字圖像管理系統，集圖像采集、管理、顯示、存貯、打印于一體，存儲病人資料多達上萬人，有利于病人資料的建立和查詢。

主要技術參數和特點：

1、 48萬像素攝像頭；

2、 CCD水平分辨率:480TVL；最小照明度：0.21Lx

聚焦距離：30mm～500mm；放大倍率：1×～128×

視野范圍：20mm～320mm； 景深范圍：15mm～40mm；15mm～480mm

18倍光學變焦，12倍數字變焦；

3、 LED光源

光斑直徑：距光源30cm處的光斑直徑不小于10cm。

照度：不低于300Lux。

溫升：每分鐘不超過 5℃。

4、 儀器分辨率

分辨率不小于400TVL。

5、 移動支架：可以上下調節，上端接頭部分可以通過人工手控調節旋轉360°，左右偏轉90°,前后俯仰 45°，調節機關在手控狀態下處于可調節狀態，松手后即處于鎖定狀態。

6、 功能要求

a) 可實時進行圖像采集、圖像凍結；

b) 可連續采集不少于1～40幅圖像，并具有顯示、凍結、錄像、回放、存貯、刪除圖像功能，可進行多幅動態瀏覽；

c) 對采集的圖像進行長度、周長、面積測量計算、復制，標注、放大、縮小等技術處理功能；

d) 具有同屏四幅圖像對比，單幅圖像全屏顯示功能；

e) 具有病例添加、刪除、修改、檢索、調用功能，并可對存儲的病歷資料及診斷結果進行查詢、統計；

f) 8種打印報告模式，可自由編輯各種報告模式，生成用戶模板。

儀器標準配置：

計算機主機：梅捷主板， CPU賽揚430 雙核1.8×2,內存2G，硬盤500G，機箱金和田套裝，BT878醫學專用采集卡。

18.5英寸寬屏液晶顯示器；惠普彩色噴墨打印機；腳踏開關（采集圖像）。

數碼電子陰道鏡鏡頭；支架。
